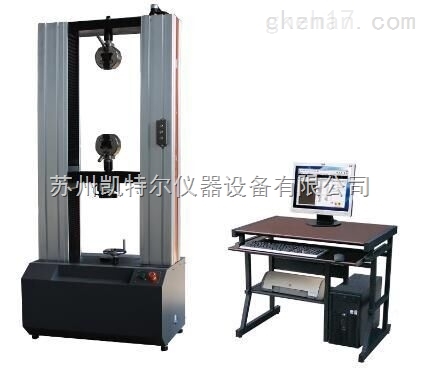

伺服材料拉力试验机厂家--苏州凯特尔仪器
伺服材料拉力试验机厂家--苏州凯特尔仪器
型    号:K-LDW
所属分类:电缆电线拉力试验机
报    价:1012
分享到:

伺服材料拉力试验机厂家--苏州凯特尔仪器适用于金属、非金属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等试验,并可根据用户需要添加其它试验方法和试验标准,是质检单位、科研部门、大专院校、工矿企业必备的检测仪器。

二、制造标准

伺服材料拉力试验机厂家--苏州凯特尔仪器产品概述:

伺服材料拉力试验机厂家--苏州凯特尔仪器

采用国际上、可靠的落地式主机结构,进口全数字交流伺服调速系统和电机,进口力量传感器,进口光电编码器,全数字化设计的测控系统,能实现高精度、宽范围的测量和三闭环控制。具有位移、力、变形(或应力、应变)、金属拉伸等多种控制方式,还可以利用软件所带的程序编辑器自行编制多步控制程序。试验数据按相应的标准自动分析、处理,可求取抗拉强度、屈服强度、弹性模量规定非比例延伸强度RP0.2等数据。适用于金属、非金属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等试验,并可根据用户需要添加其它试验方法和试验标准,是质检单位、科研部门、大专院校、工矿企业必备的检测仪器。

二、制造标准

本试验机是根据《电子式试验机》GB/T 16491-2009标准制造。

本试验机是根据GB/T16825-2010《拉力试验机的检验》进行检定和验收。

三、技术参数:

1、测试容量:300KN(30T);精度0.01%

2、整机精度:0.5级;

3、位 移 精 度:±0.5%(位移分解度:0.001mm)

4、试速度范围:0.01~300mm/min(可调)

5、试验力测量范围: 0.1%—100%FS

6、有效行程不安装测试夹具时:1000mm(测试宽度:500mm)

7、试验力示值分辨率:试验力的1/400000

8、力量显示系统:电脑显示器显示.

9、动力系统: 进口伺服电机(4KW)

10、传动装置:同步带传动(低噪音)

11、主机架尺寸:约110*760*2100MM;

12、使用电源:220 V,50HZ  功率 4.5KW。

13、重量:1050KG

14、 安全装置:超载,紧急停机装置,上下安全行程限定装置。

15、传动螺杆: §45高精度无间隙滚珠丝杆,长时间使用不变形。产地:台湾TT;

16、夹具表面处理:所有夹具全部采用硬铬电镀处理.夹块采用日本进口工具钢,SKD-11高频处理,HRC55以上.耐磨耐冲特点。

17、导向杆轴承:采用日本NSK滚珠线性轴承。

18、导向杆:由两条∮50韩国太敬导杆制作成, 表面经高温及硬铬电镀处理,HRC60以上(高硬度耐磨性好)。

19、减速装置:意大利欧特斯精密真空铸铝减速机1:30。

20、防尘装置:采用台湾抑叠防尘罩,保护螺杆,防尘进入。

21、机体表面处理:采用美国杜邦粉末,静电喷漆工艺,经高温200℃固化保证久*

四、电气部分

1、主机动力系统:进口松下伺服电机及配蜗轮蜗杆减速机。

2、调速装置:松下伺服电机控制器0~60HZ.AC220V2.5HP。

3、中间继电器:日本欧姆龙8PIN.5A.220V。

4、主机开关:日本三凌30A漏电保护开关。

5、电脑配置:联想台式电脑。

6、电脑软件:XP操作系统  HF材料试验机测试软件一套。

7、力量传感器:美国传力 5T  0.5级高精度圆盘传感器一个。

8、位移传感器:日本莱茵1000脉冲编码器。

9、电子元器件:采用高线性低噪音之讯号处理及放大电子元器件;电子线路为力高自主设计;控制器及电子元器件, 均由台湾大型电子厂商批量生产,且经温度湿度环境试验。主要芯片,产地:台湾。

10、采用RS-232数据传输,所有参数全部保存在周边硬件上,电脑无需安装任何外插硬件,极大的方便使用者自己更换升级,维护电脑。

伺服材料拉力试验机厂家--苏州凯特尔仪器

五、材料试验机测试软体介绍

1.1主要用途及使用范围

本软件专为拉力机、压力机、材料试验机而研制。适用于测定各种材料在拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等状态下的力学性能及有关物理参数。

1.2主要功能特性

本测控系统核心器件采用美国ADI公司型超高精度24位AD,采样速率400次/秒时全程不分档分辨率为100000分度。并采用3点校准技术进一步提高精度,使力量采集精度达到一级标准。位移无误差正负计数。。可通过RS232串口与PC机通讯,配上专用的TM2100豪华版测控软件,实时各种材料测试数据,并具有灵活的报表编辑和打印功能。

1、Windows-XP作业系统下的豪华介面测试软体可实现定速度、定位移、定荷重、定荷重增率、应力转应变、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。

2、本公司材料试验机测试软体测试报表提供厂家自由修改。

3、多种语言随机切换:简体中文、繁体中文、英文。

4、力量、位移、时间等各种单位可随机切换。

5、测试过程中可随机切换显示各类曲线:荷重-位移、荷重-时间、位移-时间、荷重-两点延伸。

6、多笔测试结果比较图形查看、自由变换座标显示、自由缩放各类测试曲线可对测试结果进行重新分析、重新计算、滞后环法及逐步逼近法求取非比例延伸强度、荷重取点、位移取点设定、剥离区间设定等等。

7、公式可自由编辑,测试结束可自动封存、手动存档,测试完毕自动求算力量上、下屈服强度、抗拉强度、抗压强度、弹性模量、延伸率、剥离区间值、小值、平均值等等。

8、测试结果可以EXCEL、 TEXT、 HTML等格式的资料形式输出。

9、单位切换: 采用动态切换模式力量 N、kN、g、kg、ton、lb    位移 mm、cm、inch。

1.3正常工作条件

在0~55°C范围内;

相对湿度不大于80%;

电源220±10%VAC,频率50Hz;

远离强电磁干扰;

1.4仪器保护装置

超载紧急停机保护装置、上下行程限位保护装置。

漏电自动断电系统、自动断点停机功能。

荷重超载保护。

六、随机附件

1、说明书一份, 保修卡一份

2、依贵司产品要求定制专用夹具一付

3、电源线,数据线各一条

4、测试软件备份光蝶一张。

5、电脑一套(选配)
